产品展示   当前位置:首页 >>  产品展示 >> 自力式调节阀 >> 所有小类

ZZY型自力式压力调节阀
点击放大
产品型号:
产品名称:
ZZY型自力式压力调节阀
产品特点:
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
  ZZY型自力式压力调节阀的详细资料:

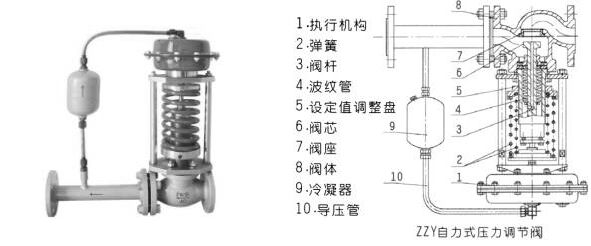

图片说明:
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
    本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、Ⅳ级和VI级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。

·自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
·压力分段范围细且互相交叉,调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测,执行机构检测精度高、动作灵敏。
·采用压力平衡机构,使调节阀反应灵敏、控制精确

  阀体:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
  阀芯:1Cr18Ni9Ti 0Cr18Ni12M02Ti
  阀座:1Cr18Ni9Ti 0Cr18Ni12M02Ti
  阀杆:1Cr18Ni9Ti 0Cr18Ni12M02Ti
  膜盖:A3 A3钢涂四氟乙烯 不锈钢
  填料:聚四氟乙烯 柔性石墨
  橡胶膜片:丁睛、乙丙、氟、耐油橡胶

◆主要技术参数和性能指标

公称通径 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数 Kv

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程 (mm)

8

10

14

20

25

40

50

60

70

公称压力 PN(MPa)

1.6 、 4.0 、 6.4

压力调节范围 (kPa)

15 ~ 50 40 ~ 80 60 ~ 100 80 ~ 140 120 ~ 180 160 ~ 220 200 ~ 260

240 ~ 300 280 ~ 350 330 ~ 400 380 ~ 450 430 ~ 500 480 ~ 560 540 ~ 620

600 ~ 700 680 ~ 800 780 ~ 900 880 ~ 1000 950 ~ 1500 1000 ~ 2500

流量特性

快开

调节精度 ( % )

± 5

使用温度 ( ℃ )

≤ 350

允许

泄漏量

硬密封 (l/h)

单座:≤ 10 -4 阀额定容量 (IV 级 ) ;双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )

软密封 (ml/h)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

最大

10

最小

1.25



◆外形尺寸与重量

公称通径 0N

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸 B

383

512

603

862

1023

1380

1800

2000

2200

法兰端面距 L

150

160

180

200

230

290

310

350

400

480

600

730

850

kPa

15 一 140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

280 — 500

H

455

500

520

690

760

800

870

880

900

950

A

230

120 — 300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480 — 1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600 一 1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000 — 2500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

重量 kg

26

37

42

72

90

114

130

144

180

200

250

导压管接头螺纹

M16X1.5

订货须知
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料
 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
