螺栓式阀盖                   焊接式阀盖                  压力自紧式阀盖

截止阀设计结构和特征： 　　截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.

采用以下结构： 　　全径或缩径 　　明杆支架式(OS&Y) 　　自定心压板压套式 　　螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖 　　整体式上密封座 　　承插端符合ASME B16.11 　　螺纹连接端（NPT）符合ANSI/ASME B1.20.1 　　阀瓣可变换为节流型、针型、球型和止回型 　　相关压力 　　·800LB 　　·900LB～1500LB 　　·900LB～2500LB

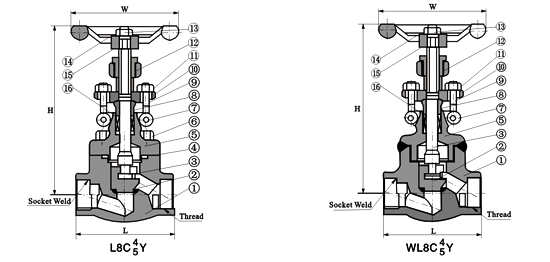

锻钢截止阀 800Lb： 　　标准材质细表 序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276316(L) 3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 4 垫片 316夹柔性石墨 316夹PTFE 5 阀盖 A105 A276f304 A276F304(L) A276F316(L) 6 螺栓 A193B7 A193B16 A193B8 A193B8M 7 销钉 A276420 A276 304 8 填料压套 A276410 A182F304(L) A182F316(L) 9 活节螺栓 A193B7 A193B16 A193B8 A193B8M 10 填料压板 A216WCB A351CF8 11 螺母 A1942H A1944 A1948 A1948M 12 阀杆螺母 A276410 13 锁紧螺母 A1942H A1944 A1948 A1948M 14 铭牌 SS 15 手轮 A197 16 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG)： NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 79 79 92 111 120 152 172 200 H(开) 166 166 171 207 240 258 330 355 W 100 100 100 125 160 160 180 200 重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8

锻钢截止阀 800Lb： 　　标准材质细表 序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276F316(L) 3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 4 垫片 316夹柔性石墨 316夹PTFE 5 阀盖 A105 A276304 A276304(L) A276F316(L) 6 螺栓 A193B7 A193B16 A193B8 A193B8M 7 销钉 A276420 A276 304 8 填料压套 A276410 A182F304(L) A182F316(L) 9 活节螺栓 A193B7 A193B16 A193B8 A193B8M 10 填料压板 A216WCB A351CF8 11 螺母 A1942H A1944 A1948 A1948M 12 阀杆螺母 A276420 13 锁紧螺母 A1942H A1944 A1948 A1948M 14 铭牌 SS 15 手轮 A197 16 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG)： NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 92 111 111 120 152 172 200 220 H(开) 171 207 207 240 258 330 355 370 W 100 125 125 160 160 180 200 240 重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9 焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0

锻钢自密封截止阀 900Lb～2500lb： 　　标准材质明细表 序号 零件名称 CStoASTM AStoASTM SStoASTM A105 A182F22 A182F304 A182F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276F316(L) 3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 4 密封圈 A182F304L A182F316L 5 密封螺母 A105 A182F304 A182F304(L) A182F316L 6 阀盖 A105 A182F22 A182F304(L) A182F316(L) 7 销钉 A276420 A182F304 8 垫圈 A105 A182F22 A182F304(L) A182F316(L) 9 提升螺母 A1942H A1944 A1948 A1948M 10 填料 柔性石墨 ＰＴＦＥ 11 填料压套 A2７6420 A182F304 12 活节螺栓 A193B7 A193B16 A193B8 A193B8M 13 填料压板 A216WCB A351CF8 14 螺母 A194 2H A1944 A1948 A1948M 15 阀杆螺母 A276 410 16 手轮 A197 17 锁紧螺母 A1942H A1944 A1948 A1948M 18 油嘴 铜 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG)： NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L 900Lb-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(开) 333 333 333 408 408 524 W 160 160 180 200 250 280 重量 900LB-1500LB 11.2 10.5 10.1 21.0 19.6 40.4 2500LB 12.3 11.6 10.8 28.0 26.4 43.8
