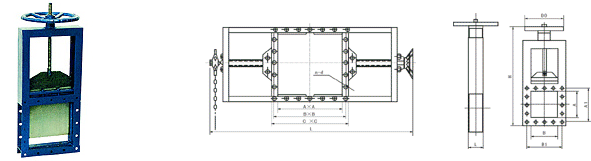

主要外形连接尺寸 类别 A×A B×B C×C H L n-d 重量 单向 200×200 256×256 296×296 820 100 ф 62 250×250 306×306 346×346 930 100 ф 70.5 300×300 356×356 396×396 1050 100 ф 81 400×400 456×456 496×496 1400 100 ф 114 450×450 510×510 556×556 1450 120 ф 130 500×500 560×560 606×606 1610 120 ф 147 双向 600×600 660×660 706×706 1830 120 ф 169 700×700 770×770 820×820 2130 140 ф 236 800×800 870×870 920×920 2440 140 ф 303 900×900 974×974 1030×1030 2660 160 ф 424 1000×1000 1074×1074 1130×1130 2870 160 ф 636 说明 LMD-单向 Ⅰ-手轮 距地面小于1.7米用手轮大于1.7米用链轮 链条街数M=0.105X-113（X是丝杆中心离地面高度） LMS-双向 Ⅱ-链轮 　　注：1、本阀可按用户要求设计制造；　　　2、有关标准请参阅
