产品展示   当前位置:首页 >>  产品展示 >> 液位计 >> 所有小类

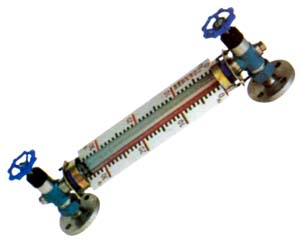

HG5-1364-80型玻璃板液位计
点击放大
产品型号:
产品名称:
HG5-1364-80型玻璃板液位计
产品特点:
HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指 示各种塔、罐、槽、箱等容器内介质液位。 在仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的 作用下,自动关闭液流通道,以防止液位继续外流。
  HG5-1364-80型玻璃板液位计的详细资料:

根据连通器原理,将容器内介质液体引至外部玻璃板液位计内,通过透明玻璃直接显示容器内液位实际高度。 仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。特点1.直读式、读数精确、可靠;2. 结构简单、维修方便;3.使用安全、耐用

主要技术指标 外形尺寸
1.测量范围(安装中心距L):300、500、800、1100、1400、1700mm。
2.工作压力:2.5、4.0、6.3MPa、0.6MPa(用于R型)
3.材质:碳钢、不锈钢
4.工作温度:-20~+200℃
5.钢球自动关闭压力:≥0.2MPa
6.伴蒸汽压力:≤0.6MPa 蒸汽夹套接头:G1/2″外螺纹

型号规格

液面计规定标记

名称
型号
规格
标准号
备注
液面计
A(B)T25-I,
A(B)T25-II,
A(B)T25-Iz,
A(B)T25-IIz
L=500、800、1100、1400、1700、2000
HG5-1364-80
①突面法兰(A)按HG20592-97
②凸面法兰(B)按HG20592-97 DN20, PN2.5MPa
③工作压力:2.5MPa
液面计
BT64-I,
BT64-II,
BT64-Iz, BT64-IIz
L=500、800、1100、1400、1700
HG5-1365-80
① 凸面法兰(B)按HG20592-97 DN20,PN6.3MPa
② 工作压力:6.3MPa
液面计
BT40-I,
BT40-II,
BT40-Iz, BT40-IIz
L=500、800、1100、1400、1700、2000
HG5-1366-80
③ 凸面法兰(B)按HG20592-97 DN20,PN4.0MPa
④ 工作压力:4.0MPa
液面计
R6-III
304
HG5-1367-80
工作压力:0.6MPa
液面计
R6-I
R6-II
304
HG5-1368-80
液面计
R-III
304
HG5-1369-80
液面计
R-I
R-II
304
HG5-1370-80

 标记示例
透光式玻璃板液面计
平面法兰,工作压力2.5MPa
材质:不锈钢,带伴热夹套
测量范围:800mm
标志:AT25-II Z/L=800mm HG5-1364-80
